Cage de Faraday : protection face à une Impulsion-Electro-Magnétique (IEM)

Une Impulsion Électro Magnétique peut être causée par une bombe nucléaire ou par une tempête solaire géomagnétique.

La cage de Faraday est une solution simple pour préserver le matériel sensible face à une IEM de quelque nature qu'elle soit.

Cage de Faraday pour se protéger des IEM (Impulsion Electro Magnétique)

Impulsion-Electro-Magnétique (IEM) en deux mots


Une impulsion électromagnétique est une perturbation rapide et brève dans le champ électrique et/ou magnétique. Elle se propage sous forme d'onde à travers l'espace, avec une amplitude et une fréquence variables, et peut être décrite par une forme d'onde spécifique.

Les impulsions électromagnétiques sont produites par de nombreuses sources naturelles, telles que les éclairs, et peuvent également être générées par des sources artificielles telles que les émetteurs radio, les radars et les impulsions laser.

Les impulsions électromagnétiques sont utilisées dans un large éventail d'applications, telles que la communication sans fil, la navigation, la détection de mouvements et la médecine.



Quelles seraient les répercussions d'une IEM sur un pays comme la france


Les répercussions d'une attaque par arme électromagnétique (IEM) sur un pays comme la France dépendraient de nombreux facteurs, tels que la puissance de l'arme, les systèmes visés et la résilience des systèmes de protection. En l'occurrence, la France n'est aucunement vraiment résiliente et ceux qui nous gouvernent ne tirent jamais les leçons de l'histoire...

Exemples de répercussions sûres (mais je dois en oublier) :


Disruptions des communications

Les systèmes de communication, y compris les réseaux téléphoniques mobiles, les réseaux de télévision par câble et les systèmes de navigation par satellite, pourraient être perturbés ou totalement détruits par une attaque IEM, ce qui peut entraîner des perturbations graves dans les communications et les services d'urgence.

En gros: téléphone HS, ordinateur HS, internet HS, radio HS, télé HS

*HS = Hors Service


Défaillance des infrastructures électriques

Les systèmes d'énergie électrique, y compris les centrales nucléaires, pourraient être perturbés ou détruits par une attaque IEM, ce qui peut entraîner des perturbations graves dans la fourniture d'électricité et les services publics.

En gros: tout ce qui fonctionne à l'électricité HS


Défaillance des systèmes financiers

Les systèmes financiers, y compris les systèmes de banque en ligne et les systèmes de paiement électroniques, pourraient être perturbés ou détruits par une attaque IEM, ce qui peut entraîner des perturbations graves dans les transactions financières et les services bancaires.

En gros: distributeurs de billets et même accès à vos comptes HS


Défaillance des systèmes de transport

Les systèmes de transport, y compris les systèmes de navigation aérienne, les systèmes de contrôle de la circulation routière et les systèmes de contrôle des ports, pourraient être perturbés ou détruits par une attaque IEM, ce qui peut entraîner des perturbations graves dans les déplacements et les échanges commerciaux.

De plus, toutes nos voitures, bateaux, camions sont maintenant équipées d'électronique et une panne d'un composant et vous ne démarrez pas. Donc à moins d'avoir une vieille voiture type 2 chevaux garantie sans électronique, toutes les voitures peuvent être totalement immobilisées sur le champ.

En gros voitures HS, poids lourds HS, moto et scooter HS, vélo électrique HS, trottinette électrique HS


conclusion sur les répercussions d'une IEM

En résumé, une attaque IEM pourrait avoir des conséquences gravissimes. Même en admettant que le rayon d'action de l'IEM soit assez faible, le temps de réparer et de remettre en œuvre tous les systèmes peut être très long.

Bref, rien de bien réjouissant tout ça. C'est même selon moi le scénario le plus catastrophe, bien pire qu'une bombe nucléaire.

En un instant, vous renvoyez la zone touchée à l'age de pierre.

Privé de tout, je vous laisse imaginer les répercussions sur la population au bout de deux jours sans eau, électricité, communications, approvisionnement des supermarchés...

Mais tout ça n'est rien face au fait qu'il n'y aura plus TikTok!

Arrêtons là la déprime, ça ne sert à rien de se morfondre. Dites-vous que les chances sont très faibles, un point c'est tout.

Voyons maintenant ce qu'il est possible de faire pour se protéger "un peu".




La cage de faraday

Nous l'avons vu dans l'article Attaque nucléaire guerre mondiale qu'un des effets d'une explosion nucléaire est l'impulsion électromagnétique IEM (EMP en anglais pour Electro Magnetic Pulse).


Dans les grandes lignes

Cependant, vous pouvez protéger votre matériel électronique dans une cage de faraday.

La Cage de Faraday désigne un espace qui ne laisse passer aucune onde électrique ou électromagnétique ni dans un sens ni dans l’autre (de l’extérieur vers l’intérieur ou vice-versa).

C'est un dispositif qui isole électriquement un objet ou une région de l'environnement extérieur en utilisant un conducteur métallique.

La cage de Faraday porte le nom du scientifique britannique Michael Faraday, qui l'a utilisée pour la première fois dans ses expériences sur l'électricité et le magnétisme.

Voyons maintenant les points essentiels à retenir:


1/ Une boite métallique

En gros, il faut que le matériel sensible soit enfermé dans une boite métallique (conductrice d'électricité).  Comme ça s'appelle "cage", on imagine une cage avec des barreaux, mais une boite métallique type boite à biscuit fait parfaitement le job.


2/ Assurer une continuité entre la boite et le couvercle

Le point le plus important est d'assurer une "étanchéité électrique" au niveau de la connexion entre la boite et son couvercle, c'est-à-dire que le métal de la boite touche en tous points le métal du couvercle.

Le frigo par exemple est une grosse boite métallique, mais la porte est isolée du frigo par le gros joint en caoutchouc. Ce n'est donc pas une protection éfficace.

PROTÉGEZ-VOUS AVEC CYBER-GHOST VPN !

Le VPN que nous recommandons et utilisons.

=> Cliquez ici pour en savoir plus

  • Chiffrement fort
  • Protégé de vol de données
  • Permet de contourner la censure
  • Politique de non-journalisation
  • Connexion avec 7 appareils simultanés
  • interface utilisateur très facile
  • Accès à des plateformes de streaming
  • Etc.
CyberGhost VPN avis


3/ éviter le contact entre votre objet et la surface métallique de la boite

Ensuite, vous devez tapisser l'intérieur de la boite avec une matière isolante pour que les objets et les appareils électriques que vous placez dans la cage ne soient pas en contact avec le métal. Utilisez du carton épais, du tapis de mousse de gym, du polystyrène ou un truc du genre.


Le cas de la voiture

La cage de Faraday la plus connue est votre voiture : En cas d'orage, elle vous protège de la foudre. Cependant, pour le cas de la puissance d'une IEM, elle est insuffisante, car pas parfaite : les ouvertures des vitres sont trop importantes, la conductivité n'est pas suffisamment assurée et la carrosserie n'est pas systématiquement 100% en tôle.




QUOI PROTÉGER D'UNE EXPLOSION I.E.M. ?

Une "boite" de taille convenable, n'est pas facile à trouver. L'isolant en diminue encore le volume. Et ça vous encombre. Il va donc falloir prioriser ce qui est essentiel.

Voici mon analyse et une liste non exhaustive de matériel sensible à une IEM :


Un téléphone portable

Il risque de ne pas pouvoir fonctionner étant donné que tous les relais et antennes aux alentours risques d'être HS. En revanche, un téléphone portable possède le meilleur ratio énergie pour le faire fonctionner / accès à des informations.

Tous les réseaux d'antennes aux alentours seront de toute façon HS


Clés USB et disque-durs de vos données personnelles

À ce stade, ce ne sont plus vraiment des soucis. Cela dit, j'en profite pour vous sensibiliser sur la sauvegarde administrative et la protection des données personnelles dans ces deux articles de synthèse sur le sujet.


Ordinateur portable

Encore faudra-t-il le recharger à un moment...


Une paire de talkiewalkie

Ils permettent de communiquer, car ils sont à la fois émetteurs et récepteurs.

Idem pour le matériel de cibi (ces postes sont aussi émetteurs ET récepteurs).

Les modèles qui se rechargent avec des piles seront plus pratique.


Une radio onde courte

Elle peut capter les stations de radio de pays voisin à des centaines de milliers de km de là. Là aussi, c'est valable.


Lampes de poches

En effet, la plupart des nouvelles lampes LED disposent de circuits électroniques sensibles aux IEM.


Panneau solaire pliant et chargeur de pile

(pour recharger radio et lampes...).


Optiques d'armes

(point rouge, etc.).


chargeurs

Il faut aussi penser à protéger tous vos chargeurs, car eux aussi possèdent des composants sensible qui peuvent griller sous une IEM: chargeur de téléphone, de PC portable, de talkie walkie, etc.


outils électroportatifs

Perceuse, visseuse et autres sont toujours très pratiques pour effectuer des réparations d'urgence ou des aménagements de dernière minute.



CAGE DE FARADAY IMPROVISÉE

Par exemple, une caisse de munition en métal semble être une bonne boite métallique, mais le joint caoutchouc du couvercle qui assure l'étanchéité à l'eau et à la poussière pose un problème, car le métal du couvercle ne touche pas le métal de la caisse de munition.

Pour obtenir une bonne cage de faraday, ce joint doit être retiré et/ou remplacé par un élément conducteur. Il existe dans l'industrie des joints spécifiques en mousse recouverte de métal qui sont faits pour ça.

Plus cheap, mais bien plus facile à trouver, un bourrelet de papier d'aluminium fonctionne aussi parfaitement pour assurer une connexion métallique parfaite sur toute la périphérie du couvercle sous réserve de bien décaper la peinture (qui peut être isolante).

Quelques exemples de contenants adaptés pour bricoler une cage de faraday vous-même :

  • Boite à munition
  • Classeur à document en métal
  • Boite de conserve + papier aluminium et élastique en guise de couvercle (très simple)
  • Poubelle métallique avec couvercle
  • Boite à biscuit en métal avec bourrelé de papier d'aluminium entre le couvercle et les parois de la boite.
  • Four micro-onde



TESTEZ VOTRE CAGE DE FARADAY FAITE MAISON

Une cage de faraday bloque TOUS les signaux :  WiFi, cellulaire, Bluetooth, GPS, RFID et radio. C'est le principe de base à retenir. Partant de là, il est facile de tester l'efficacité de votre cage de faraday.


Test de la radio

Un test simple consiste à mettre une petite radio FM portable dans votre cage de Faraday. Allumez-la, mettez le volume à fond et sélectionnez le canal radio le plus fort et le plus clair que vous puissiez trouver.

Placez votre radio dans votre cage de faraday et fermez-la cage.

Une fois le couvercle ou la porte fermée, si vous n'entendez rien, c'est un bon signe que les transmissions radio ou toute autre force électromagnétique ne pénètrent pas à l'intérieur.



Test du téléphone portable

Autre test avec votre téléphone portable. Mettez-le dans votre cage de faraday puis appelez-le via un autre téléphone. Aucune sonnerie, vous arrivez directement sur la messagerie. Il est donc totalement isolé des ondes.



LES VERSIONS COMMERCIALES DE PROTECTION IEM

Bien entendu, il existe aussi des versions commerciales que vous pouvez acquérir pour protéger votre équipement électronique sensible.

En dehors du contexte d'attaque nucléaire de cet article, sachez enfin que les domaines d'applications des cages de faraday sont nombreux.

Vous pouvez placer dans votre cage de faraday votre smartphone, votre télécommande de voiture, votre passeport, vos cartes de crédit pour empêcher le piratage de vos données (voir l'article Protection des données personnelles pour vous protéger), le vol de votre voiture par amplification du signal.

En passant, les voleurs n'ont même plus besoin des clés de voiture, ils utilisent maintenant des antennes qui font relais entre votre voiture garé devant chez vous et votre clé posée sur la table pour ouvrir et démarrer le véhicule), bloquer l'écoute et la géolocalisation de votre téléphone portable, etc.

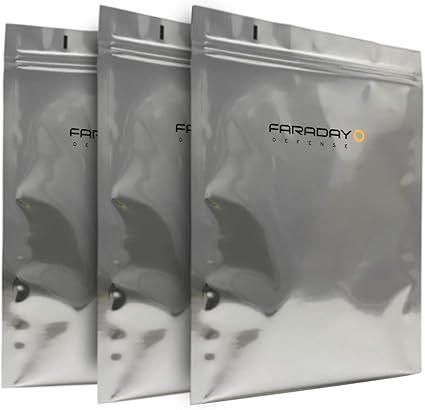

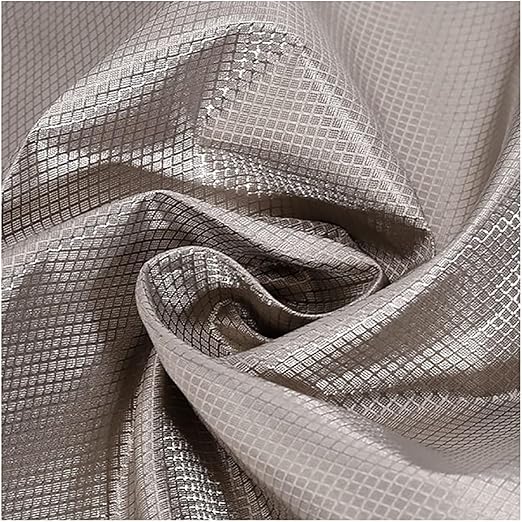

Ci-dessous, quelques exemples du commerce disponible sur Amazon.

NB : les liens vers le matos sont affiliés. C'est-à-dire que le prix reste strictement identique pour vous et que je touche une commission.


Cage de Faraday : faq


Cliquez sur les questions pour dérouler la réponse.

Qu'est-ce qu'une cage de Faraday ?

Une cage de Faraday est un dispositif qui isole électriquement un objet ou une région de l'environnement extérieur en utilisant un conducteur métallique conducteur. Cela empêche les champs électriques extérieurs de pénétrer à l'intérieur de la cage ou de sortir de la cage.

Comment fonctionne une cage de Faraday ?

Une cage de Faraday fonctionne en utilisant la propriété des métaux de conduire l'électricité. Lorsqu'un champ électrique extérieur se heurte à la surface métallique conductrice de la cage, les charges électriques sont redistribuées sur la surface de manière à annuler le champ à l'intérieur de la cage.

Pourquoi utiliser une cage de Faraday ?

Les cages de Faraday sont utilisées pour protéger les équipements sensibles de l'interférence électromagnétique et pour isoler les expériences électriques. Elles peuvent également être utilisées pour mesurer les champs électromagnétiques en fournissant une référence sans perturbation pour les instruments de mesure.

Comment mesurer les champs électromagnétiques à l'intérieur d'une cage de Faraday ?

Les champs électromagnétiques à l'intérieur d'une cage de Faraday peuvent être mesurés en utilisant des instruments tels que les compteurs de champ électrique ou les oscilloscopes. Les instruments sont généralement placés à l'extérieur de la cage et connectés à des sondes qui pénètrent dans la cage pour mesurer les champs à l'intérieur.

Quels sont les avantages de l'utilisation d'une cage de Faraday pour la protection contre les interférences électromagnétiques ?

Les avantages de l'utilisation d'une cage de Faraday pour la protection contre les interférences électromagnétiques incluent une isolation électrique efficace, une capacité à annuler les champs électromagnétiques extérieurs et une stabilité de la mesure des champs. Les cages de Faraday sont souvent utilisées dans les environnements industriels et scientifiques pour protéger les équipements sensibles contre les interférences électromagnétiques.

L'intérêt pour le citoyen prévoyant survivaliste ?

L'intérêt d'une cage de Faraday pour un citoyen prévoyant survivaliste peut varier selon les besoins de protection contre les interférences électromagnétiques.

Voici quelques utilisations potentielles :

  • Protection des appareils électroniques : Les cages de Faraday peuvent protéger les appareils électroniques sensibles, tels que les téléphones portables, les ordinateurs et les radios, des perturbations électromagnétiques causées par les tempêtes solaires, les armes électromagnétiques et les perturbations générées par les technologies militaires.
  • Protection contre les interférences électromagnétiques lors de situations d'urgence : Les cages de Faraday peuvent être utilisées pour protéger les communications radios et les appareils électroniques importants lors de situations d'urgence telles que les incendies, les inondations et les ouragans.
  • Stockage de la nourriture et de l'eau : Les cages de Faraday peuvent protéger les réserves de nourriture et d'eau contre les perturbations électromagnétiques telles que les décharges électromagnétiques d'origine naturelle ou causée par les armes.
  • Protection contre les armes électromagnétiques : Les cages de Faraday peuvent être utilisées pour protéger les appareils électroniques sensibles et les systèmes de communication contre les armes électromagnétiques.

Une attaque IEM est-elle possible ?

Il est difficile de prédire avec certitude si une attaque par arme électromagnétique (IEM) sera menée en 2023 et après.

Voici la version officielle :

Les armes électromagnétiques sont souvent considérées comme une forme de guerre électronique et peuvent être utilisées pour perturber ou détruire les systèmes électroniques, ce qui peut entraîner des perturbations graves dans les communications, les infrastructures et les systèmes de défense.

Cependant, il est important de noter que les armes électromagnétiques sont soumises à des contrôles internationaux stricts, y compris le Traité sur les armes conventionnelles, qui vise à prévenir la prolifération illicite de ces armes. Les gouvernements, les militaires et les chercheurs continuent de travailler pour développer des systèmes de protection pour les systèmes électroniques critiques afin de minimiser les risques d'attaque.

En fin de compte, la probabilité d'une attaque par IEM dépendra de nombreux facteurs, tels que les tensions politiques mondiales, les capacités technologiques des différents acteurs et les politiques de sécurité nationale.




Ressource vidéo


Une vidéo scientifique pour comprendre le fonctionnement d'une cage de Faraday.


Pour aller plus loin :

Guide débutant survivaliste (exclusif et gratuit).

Attaque nucléaire guerre mondiale (synthèse complète sur le sujet avec la solution relativement simple).

Stratégie de survivalisme (attention, ça peut surprendre)
