[Système D] Comment faire un chauffe-eau solaire à partir de bouteilles en plastique

À 59 ans, j'ai eu l'occasion d'assister aux avancées technologiques de la science, qui ont amélioré la conservation des aliments. Mais de nos jours, certains emballages pèsent presque autant que la nourriture elle-même !

Il y a des années, ma femme et moi avons réalisé que nous n'étions pas préparés à cette nouvelle forme de consommation.

Utilisant ses connaissances de base sur les systèmes de chauffe-eau solaires, lui et sa femme ont construit une version alternative en utilisant 100 bouteilles en plastique et 100 cartons de lait. "Cela a parfaitement fonctionné et nous nous sommes débarrassés de nos déchets de manière responsable, dit José.

Une invention gagnante

L'initiative d'Alano est devenue largement connue au Brésil après avoir remporté le prix Superecologia, offert par le magazine Superinteressante pour les projets renouvelables dans le secteur à but non lucratif.

Depuis, le mécanicien à la retraite s'occupe d'ateliers et de conférences dans des centres communautaires et des écoles, en particulier dans l'État de Santa Catarina, au sud du Brésil, où il vit.

Pourtant, Alano n'a jamais voulu en profiter et explique pourquoi : « Je suis une personne simple, mais je suis très conscient de mes propres responsabilités en tant que consommateur.

Le chauffe-eau solaire recyclé n'était que ma petite contribution à l'environnement et à l'amélioration de la vie des personnes qui ont besoin d'économiser de l'argent. J'ai enregistré l'invention, afin que personne d'autre ne puisse la copier et en tirer profit.

Bien que les informations sur la façon de le construire soient dans le domaine public et que tout le monde puisse y accéder, il y a deux restrictions : à sa production industrielle et à son utilisation par les politiciens lors des campagnes électorales.

Les informations sur la façon de construire le chauffe-eau solaire recyclé ont atteint les communautés grâce au soutien des gouvernements locaux, des médias, des compagnies d'électricité publiques et privées, qui ont également fait don de tuyaux et d'autres matériaux.

Alano dit qu'il est maintenant difficile de suivre tous les projets en cours de développement à travers le Brésil, mais il mentionne quelques chiffres des États du sud : « Plus de 7 000 personnes bénéficient déjà des chauffe-eau solaires dans le seul État de Santa Catarina.

Il existe deux coopératives, l'une à Tubarão et l'autre à Florianópolis, la dernière produisant 437 chauffe-eau solaires à installer dans des logements sociaux.

Dans l'État de Paraná, le nombre de chauffe-eau solaires avait atteint le nombre de 6000 en 2008, grâce aux brochures et aux ateliers de bricolage que l'organisme gouvernemental SEMA y a organisés.

Grosses économies grâce aux bouteilles pet

Le chauffe-eau alternatif peut permettre des économies d'énergie allant jusqu'à 30 %, mais à part cela, Alano note que chaque chauffe-eau solaire recyclé construit signifie également moins de bouteilles et de cartons en plastique qui se retrouvent à la décharge.

Depuis l'invention d'Alano, Tubarão bénéficie d'une collecte régulière des déchets recyclables, ce qui n'est malheureusement pas encore le cas dans de nombreuses villes brésiliennes.

Alano a perdu le compte du nombre de fois où il a donné des conférences ou reçu la visite de groupes d'étudiants désireux d'en savoir plus sur l'invention. Cependant, ce n'est pas son seul.

Alano a conçu un produit multifonctionnel à bas prix pour les personnes handicapées, mais il a du mal à trouver un partenariat commercial.

Bien qu'il y ait eu beaucoup d'intérêt pour le mettre en production, Alano dit que le problème est toujours de maintenir les profits à un niveau inférieur afin de profiter aux consommateurs.

Huit ans après sa création, le chauffe-eau solaire lui prend encore beaucoup de temps, mais il estime que désormais, il pourra enfin se concentrer sur le lit multifonctionnel et d'autres projets : « Le chauffe-eau solaire recyclé n'est que le fruit d'une persévérance au fil des frustrations », explique-t-il. « Je ne me considère pas comme un inventeur. Je ne suis qu'un citoyen essayant de trouver des solutions aux problèmes.

Pour aller plus loin avec les solutions réalistes pour la maison :

Comment faire un chauffe-eau solaire à partir de bouteilles en plastique

Il est possible de fabriquer un chauffe-eau solaire à partir de bouteilles en plastique, bien que cela nécessite certaines compétences en bricolage et en soudage.

Voici les 9 étapes à suivre.

9 étapes faire un chauffe-eau solaire à partir de bouteilles en plastique

1. Récupérez plusieurs bouteilles en plastique de taille et de forme similaires. Assurez-vous qu'elles sont propres et sans rayures.

2. Coupez le fond de chaque bouteille en utilisant une paire de ciseaux ou un couteau. Laissez environ 5 cm de hauteur sur le fond de chaque bouteille.

3. Appliquez une couche de colle chaude sur les bords coupés de chaque bouteille.

4. Collez les bouteilles coupées les unes à côté des autres pour former un grand cylindre. Laissez sécher la colle pendant environ une heure.

5. Coupez une plaque de polycarbonate ou de verre trempé pour couvrir le dessus du cylindre de bouteilles. Assurez-vous que la plaque est assez grande pour couvrir tout le cylindre.

6. Appliquez une couche de colle chaude sur le dessus du cylindre de bouteilles et placez la plaque de polycarbonate dessus. Laissez sécher la colle pendant environ une heure.

7. Installez le chauffe-eau solaire dans un endroit ensoleillé, en le inclinant légèrement vers le sud pour maximiser l'exposition au soleil.

8. Connectez une tuyauterie à l'entrée et à la sortie du chauffe-eau solaire. L'eau froide peut être introduite dans l'entrée et l'eau chaude sortira de la sortie.

9. Placez un récipient ou une baignoire sous la sortie du chauffe-eau solaire pour collecter l'eau chaude.

Il est important de noter que ce type de chauffe-eau solaire fonctionnera de manière optimale lorsqu'il sera exposé à un ensoleillement maximal. Il pourra être moins efficace dans les régions où l'ensoleillement est limité ou irrégulier. De plus, il est important de suivre attentivement les instructions de sécurité lors de la manipulation de la colle chaude et des outils tranchants.

Différences à prendre en compte

Malgré les différences de latitude et de climat entre le sud du Brésil et la Grande-Bretagne, le chauffe-eau solaire conçu par Alano est basé sur le principe du thermosiphon, utilisé dans de nombreux appareils de chauffage commerciaux vendus au Royaume-Uni jusqu'à 6 000 £.

Dans ce système, ni pompes ni électricité ne sont utilisées pour induire la circulation. Les différentes densités d'eau suffisent à provoquer un mouvement cyclique du panneau collecteur vers le ballon : eau chaude moins dense vers le haut, eau froide plus dense vers le bas.

Le montage est simple et peut être mieux compris grâce aux illustrations contenues dans la notice (texte uniquement en portugais). Évidemment, la taille compte. Alano estime que pour chauffer l'eau d'une douche d'une personne, un panneau de 1m² suffirait.

Chauffe-eau solaire à partir de bouteilles en plastique : mode d'emploi

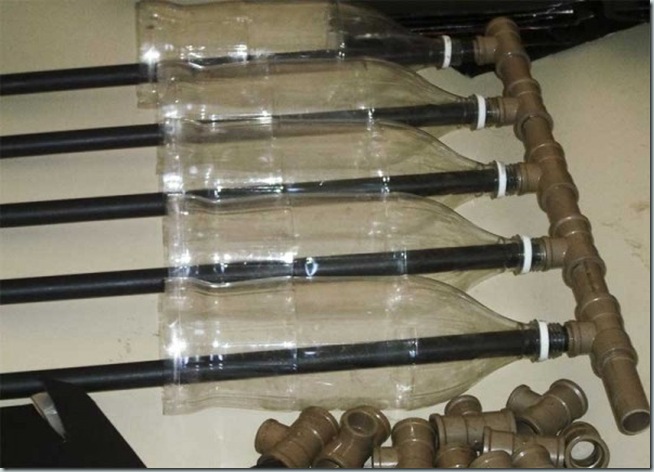

Si vous souhaitez construire le vôtre, voici les matériaux de base nécessaires : bouteilles en plastique de 2 L (60), cartons (50), tuyau en PVC de 100 mm (70 cm), tuyau en PVC de 20 mm (11,7 m), tube à 90 degrés de 20 mm Coudes en PVC (4), connecteurs en T en PVC de 20 mm (20), embouts en PVC de 20 mm (2), colle PVC, peinture et rouleau noir mat, papier de verre, ruban auto-amalgamant, marteau en caoutchouc, scie, bois ou autre matériau pour le soutien.

Avec les schémas de la notice comme guide, utilisez le tuyau PVC de 100 mm comme moule et découpez le fond des bouteilles.

Coupez les tuyaux en PVC de 20 mm en morceaux de 10 x 1 m et 20 x 8,5 cm et assemblez-les avec les connecteurs en T. Découpez et peignez les cartons, ainsi que les tuyaux d'un mètre de long. Assemblez selon la figure B.

Les panneaux doivent être placés à au moins 30 cm sous le réservoir et être implantés sur un mur ou un toit orienté au sud. Pour optimiser l'absorption de la chaleur, les panneaux doivent être montés à l'angle de votre latitude, plus 10°.

À Londres, par exemple, l'inclinaison du panneau doit être de 61°.

José Alano recommande que les bouteilles en plastique des panneaux soient remplacées par de nouvelles tous les 5 ans : "Avec le temps, le plastique devient opaque, ce qui réduit la chaleur, tandis que les cartons noirs peuvent être repeints."

Et puisqu'on parle flotte, petite pub assumée pour mon livre :

Vidéos explicatives sur le principe de chauffe-eau solaire bouteille plastique

Première idée avec cette vidéo de 4 min 30

Un autre principe dans cette vidéo de 3 minutes.

Remarques de mouton-résilient

1) Il me semble que FerFAL fait allusion à ce type de système D dans son RETEX sur l'effondrement de l'Argentine.

2) Bien entendu, ce type de système solaire avec bouteille en plastique est plus particulièrement adapté aux pays chauds et/ou bien ensoleillé. Néanmoins, le principe est intéressant, car low-cost (voire gratuit avec de la recup) et relativement simple à bricoler.

3) Il vous faudra privilégier les bouteille au plastique plus épais et plus durable et évidemment éviter les bouteilles conçues pour être compressées (par exemple, utiliser des bouteilles de soda et certaines eux minérales).
